Pipelinebau

Der Transport von Rohren sowie von den erforderlichen Maschinen und Baumaterialien stellt insbesondere in schwierigem Gelände oftmals eine Herausforderung dar.

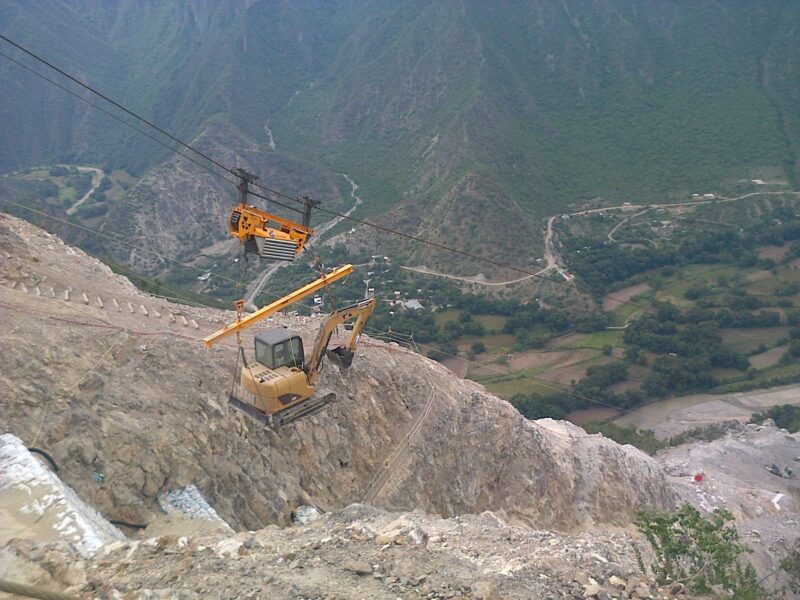

Werden Pipelines in anspruchsvollen Gebieten gebaut, so unterstützen Seilkrananlagen den Materialtransport: Rohre, Baugeräte und Baumaterial sind in der Luft hängend mühelos über unzugängliches Gelände transportierbar. Im Anschluss setzen die Seilkrananlagen das Transportgut direkt an der vorgesehenen Stelle ab. Seilkrananlagen sind mit unterschiedlichen Kapazitäten verfügbar. Aus diesem Grund sind sie in jeder Phase eines Pipelinebaus einsetzbar. Zudem sind sie schnell verfügbar: Nach einer Geländeanalyse, nach der Planung der Anlage und nach deren Installation, ist die Seilkrananlage zeitnah einsetzbar. Im Zuge der Rückbauarbeiten nach dem Abschluss des Projekts ist die Installation vergleichsweise einfach wieder entfernbar.

Direkte Routen, schmaler ROW und horizontale Kurven

Der Einsatz unserer Seilkrananlagen ermöglicht den Transport über direkte Routen: Das System wird genau über der definierten Route der Pipeline montiert. Die Seilkrananlage überwindet dabei mühelos steiles Gelände, felsige Untergründe oder unzugängliche Bereiche. Zeitgleich ermöglicht sie einen schmalen ROW. Auf einer Länge von über 3.000 Metern kann die Anlage an jeder beliebigen Stelle entlang der Strecke Materialien von bis zu 30 Tonnen exakt be- und entladen.
Seilkrananlagen sind sehr flexibel. Professionell geplant und durchdacht konstruiert, passen sie sich der Umgebung ideal an. So folgen sie nicht nur dem gegebenen Gelände, sondern auch mühelos horizontalen Kurven in der Route der Pipeline. Der Einsatz hochtechnologischer und qualitativ hochwertiger Maschinen und Materialien macht das System von klimatischen Bedingungen unabhängig. Dies verlängert die Einsatzzeit erheblich – besonders dann, wenn die Wintermonate oder Regenzeiten eintreten.
Um verschiedene technische Herausforderungen und die gegebenen Anforderungen im Hinblick auf Umwelt, Sicherheit und Ausrüstung zu erfüllen, braucht es ein stimmiges Gesamtkonzept. Damit auch die beim Pipelinebau gesetzten hohen Qualitätsstandards erfüllt sind, ist eine gute Koordination aller für den Bau erforderlichen Prozesse wichtig.
Der Erfolg des Projekts ist für uns der Maßstab unserer Arbeit. Daher führen wir direkt zu Beginn eine genaue Analyse der Routen, der Ausgangssituation sowie der örtlichen Bedingungen durch. Im Anschluss entwickeln wir gemeinsam mit unserem Kunden einen genauen Plan für den Bau der Pipeline oder – je nach Projekt – für den Transport in unzugänglichem Gelände.
Wir verfügen über die Erfahrung, über das Know-how und über die Ausrüstung, um umfassende Sicherheitsstandards zu gewährleisten. Wir sind in der Lage, mit unseren Anlagen und Systemen die Auswirkungen auf die Umwelt gering zu halten. Zudem tragen unsere Systeme zur Reduktion der Baukosten bei und garantieren gleichzeitig hochwertige Ergebnisse.

Ablauf Pipelinebau mittels Seilkrananlage

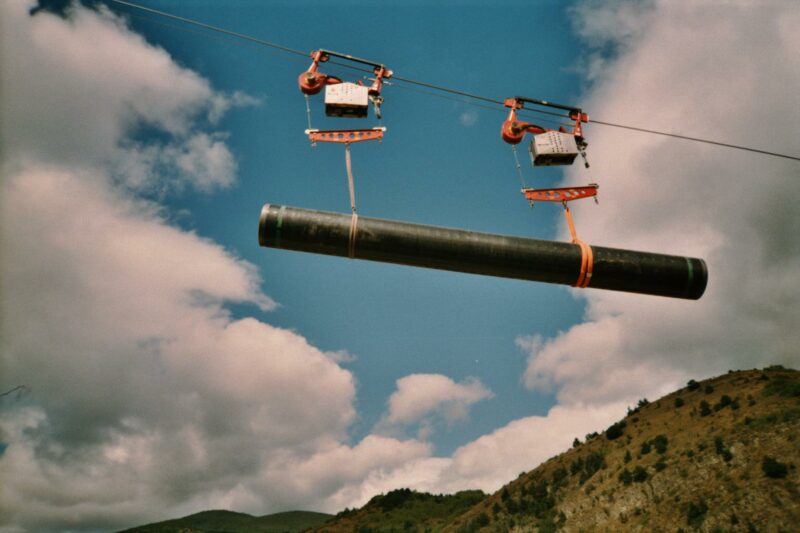

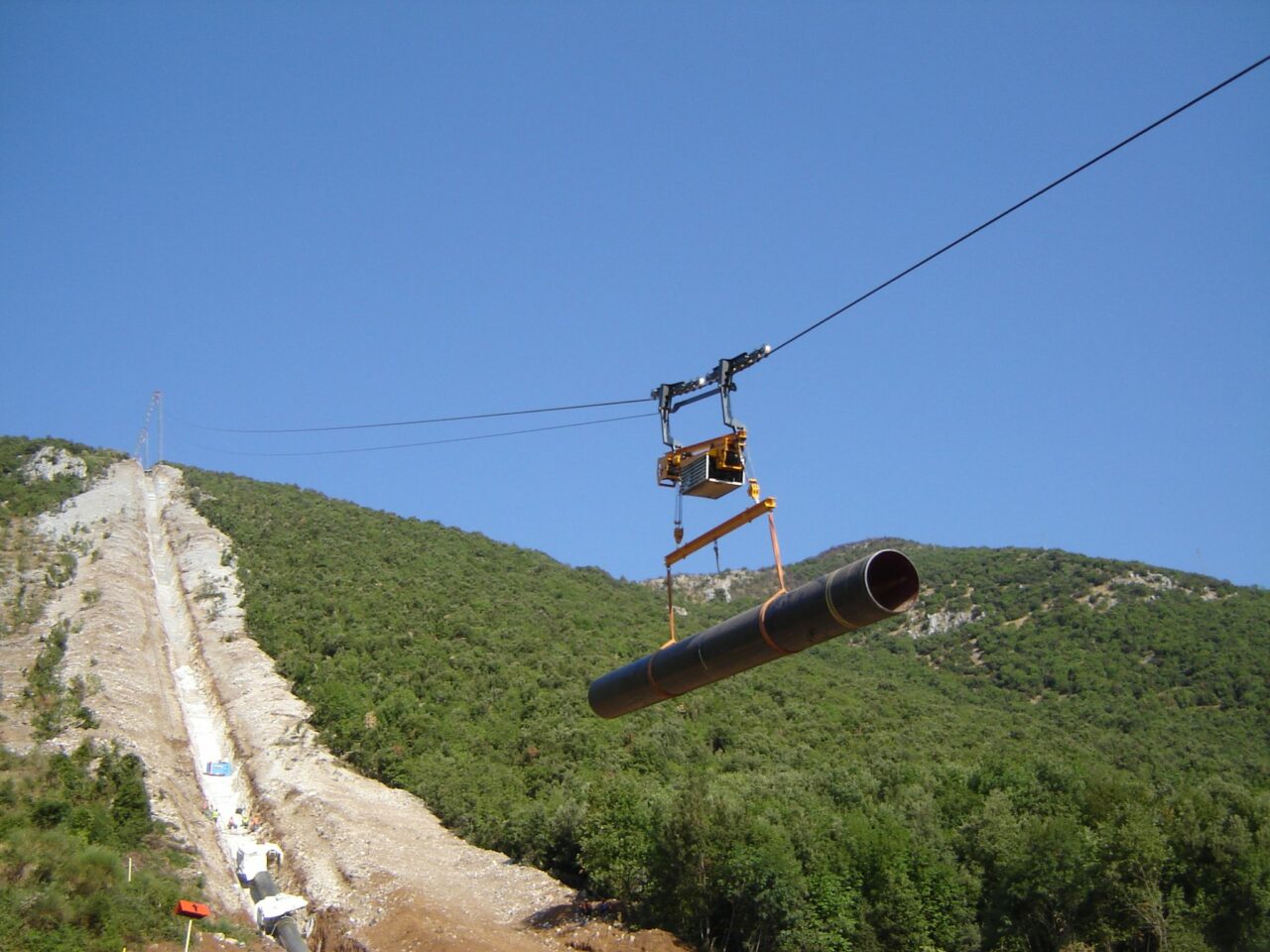

1. Transport der Rohre

Die Seilkrananlage übernimmt die Rohre von einem definierten Beladeplatz. Dieser ist mit einem LKW oder mit einem Rohrtransporter erreichbar. Jedes Rohr wird mithilfe von zwei Nylongurten an der Hubeinrichtung des Seilkrans fixiert und angehoben. Sobald die Last die finale Hubhöhe erreicht hat, befördert die Seilkrananlage das Rohr an die gewünschte Abladestelle und senkt es dort ab.

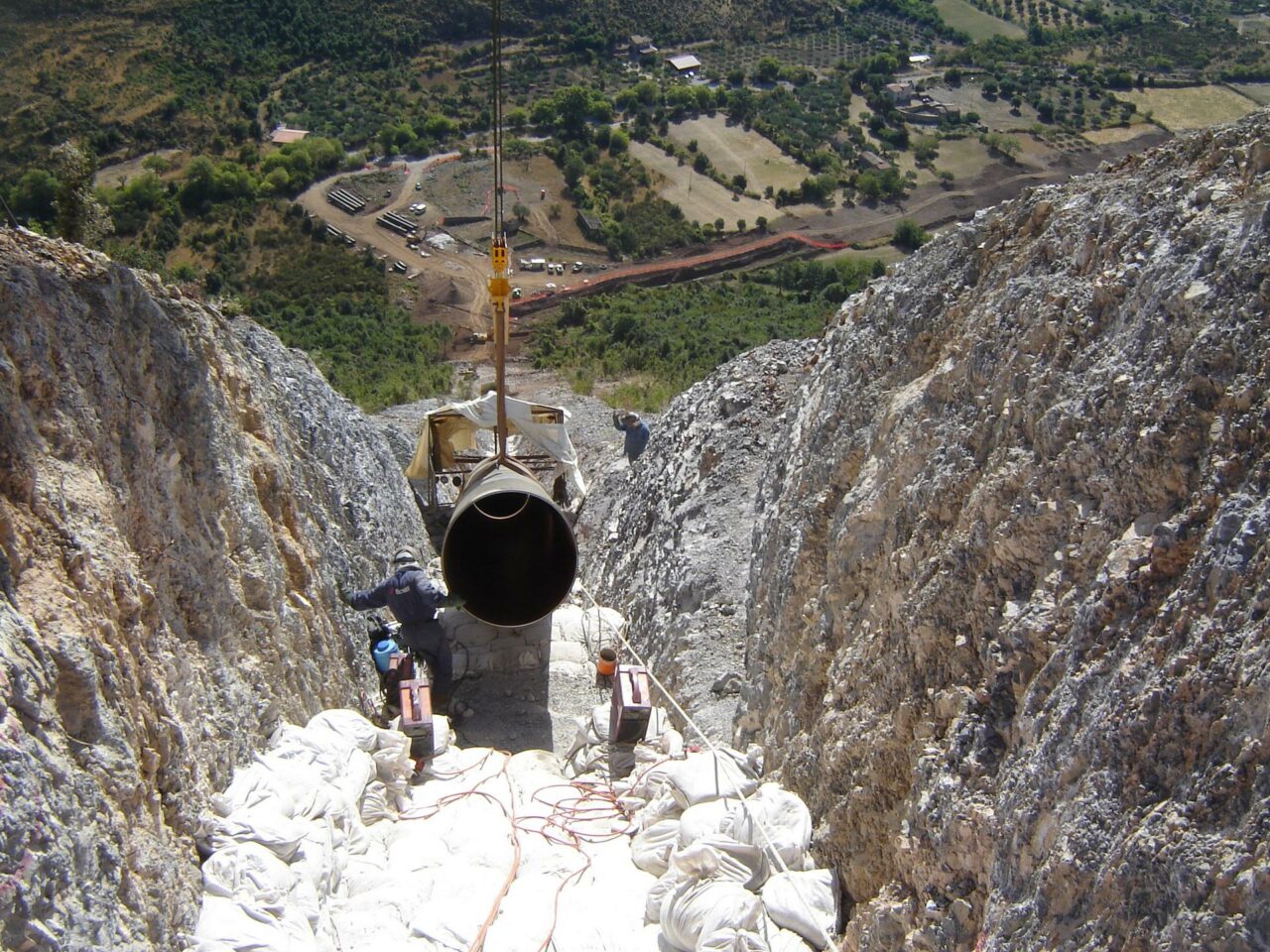

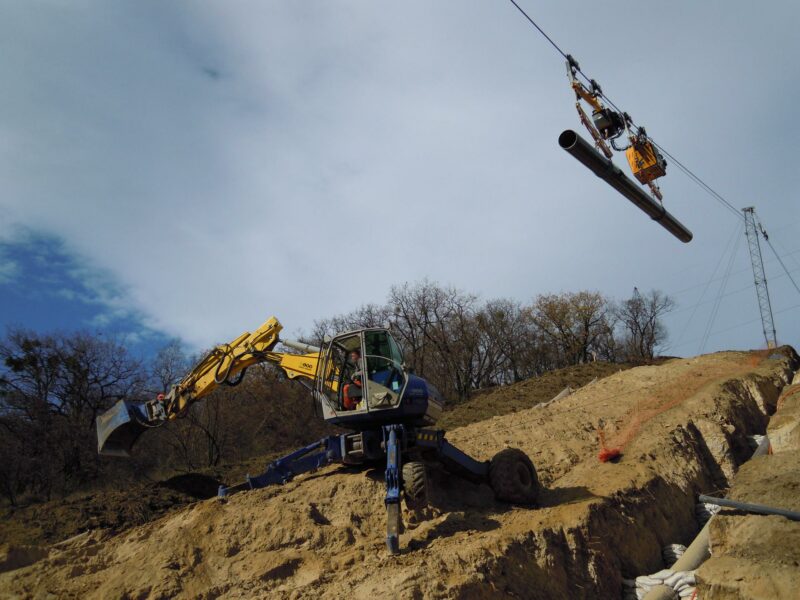

2. Einsetzen des Rohrs

Beim Absenken des Rohrs steuert der Bediener der Seilkrananlage die horizontale und die vertikale Richtung des Rohrs. Durch den Einsatz von zwei voneinander unabhängig gesteuerten Windensystemen kann der Seilkran das Rohr in jede beliebige Neigung bringen. Sobald sich das Rohr an der richtigen Stelle befindet, kann es für die Schweißarbeiten vorbereitet werden.

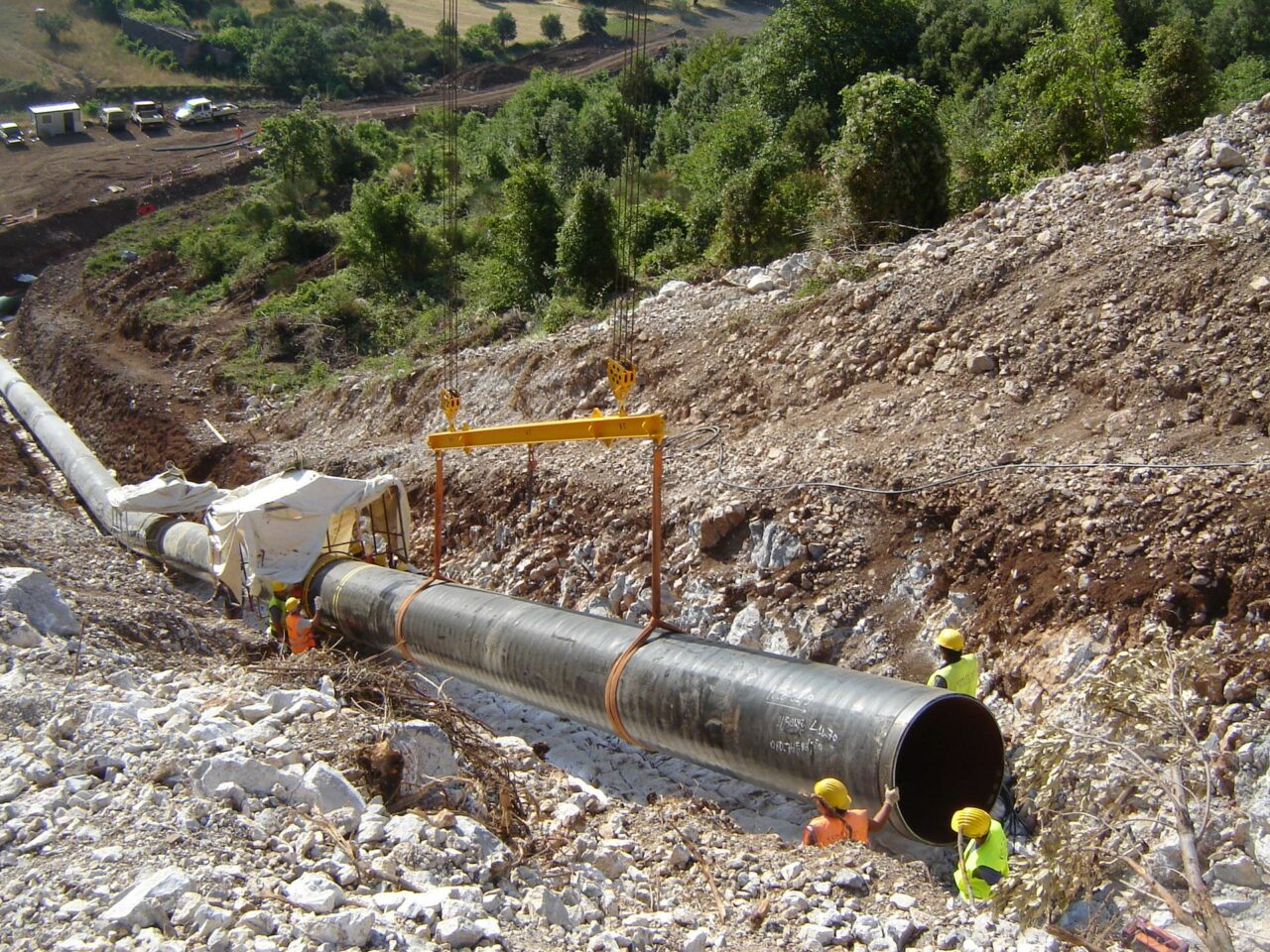

3. Fixieren und Schweißen

Wenn sich das Rohr in der richtigen Position befindet, hält der Seilkran es stabil in der Luft. Eine am Rohr fixierte Außenzentrierung hält dieses in der benötigten Schweißposition.

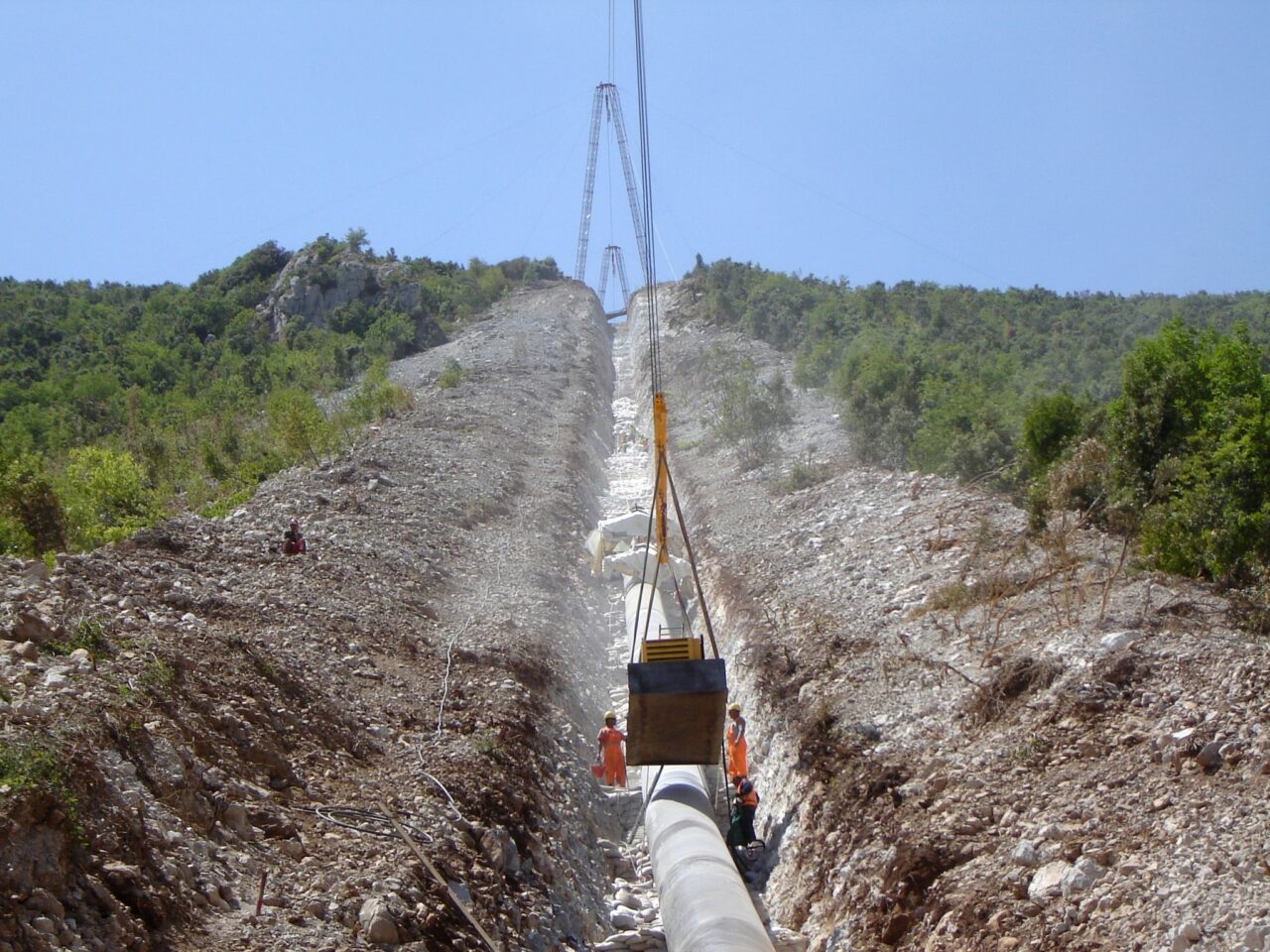

4. Sandstrahlen & Beschichten

Sobald die Rohre geschweißt sind, transportiert die Seilkrananlage eine spezielle Plattform an jede beliebige Schweißposition am Rohr. Sandstrahlarbeiten und Beschichtungen sind von dieser sich über dem Rohr befindenden Plattform aus gut durchführbar.

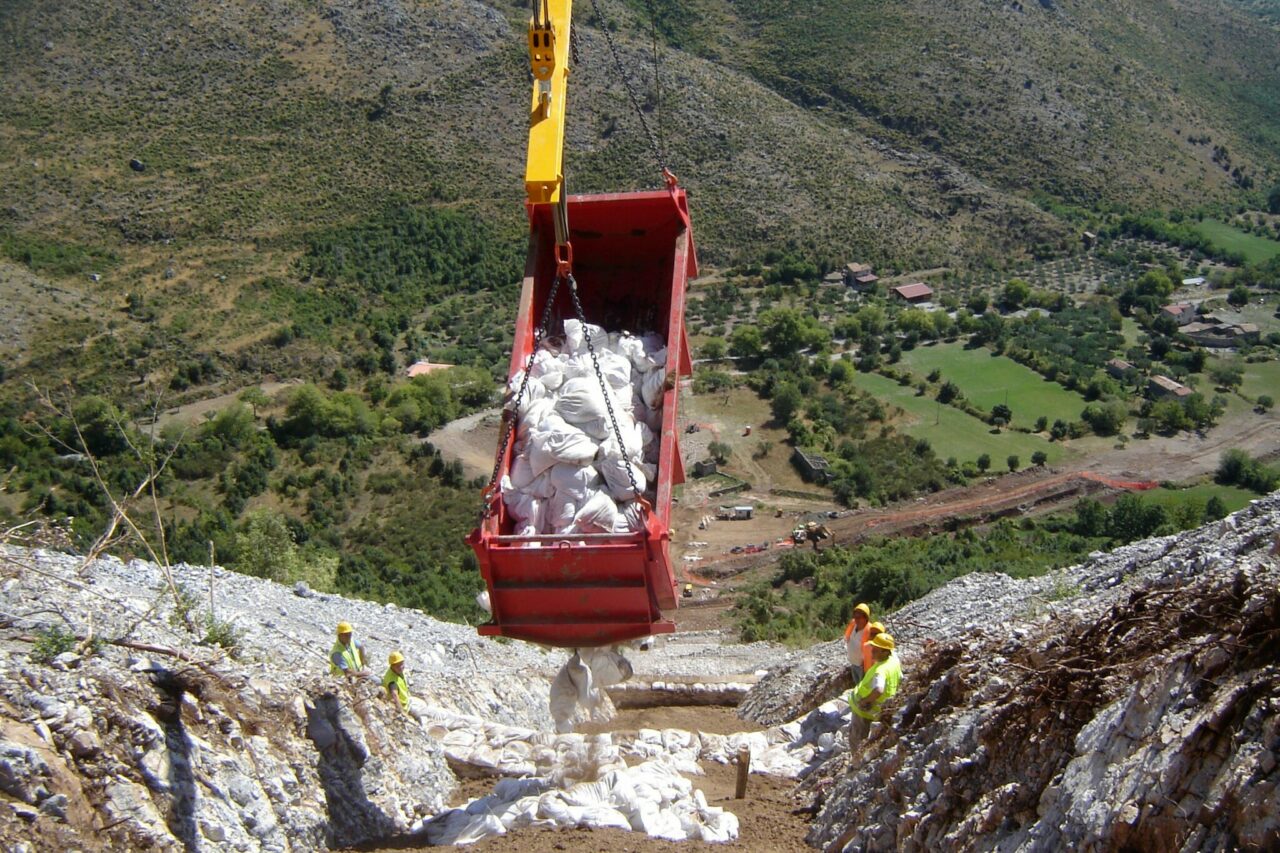

5. Sandsäcke

Für den Bau von Sandsackbarrieren oder der Verwendung von Sandsäcken als Polstermaterial transportiert der Seilkran die Sandsäcke mühelos in steiles Gelände. Dafür kommt ein Korb mit einer entsprechenden Schüttmulde zum Einsatz. So kann die Anlage die Säcke leicht an jeder gewünschten Position wieder entladen.

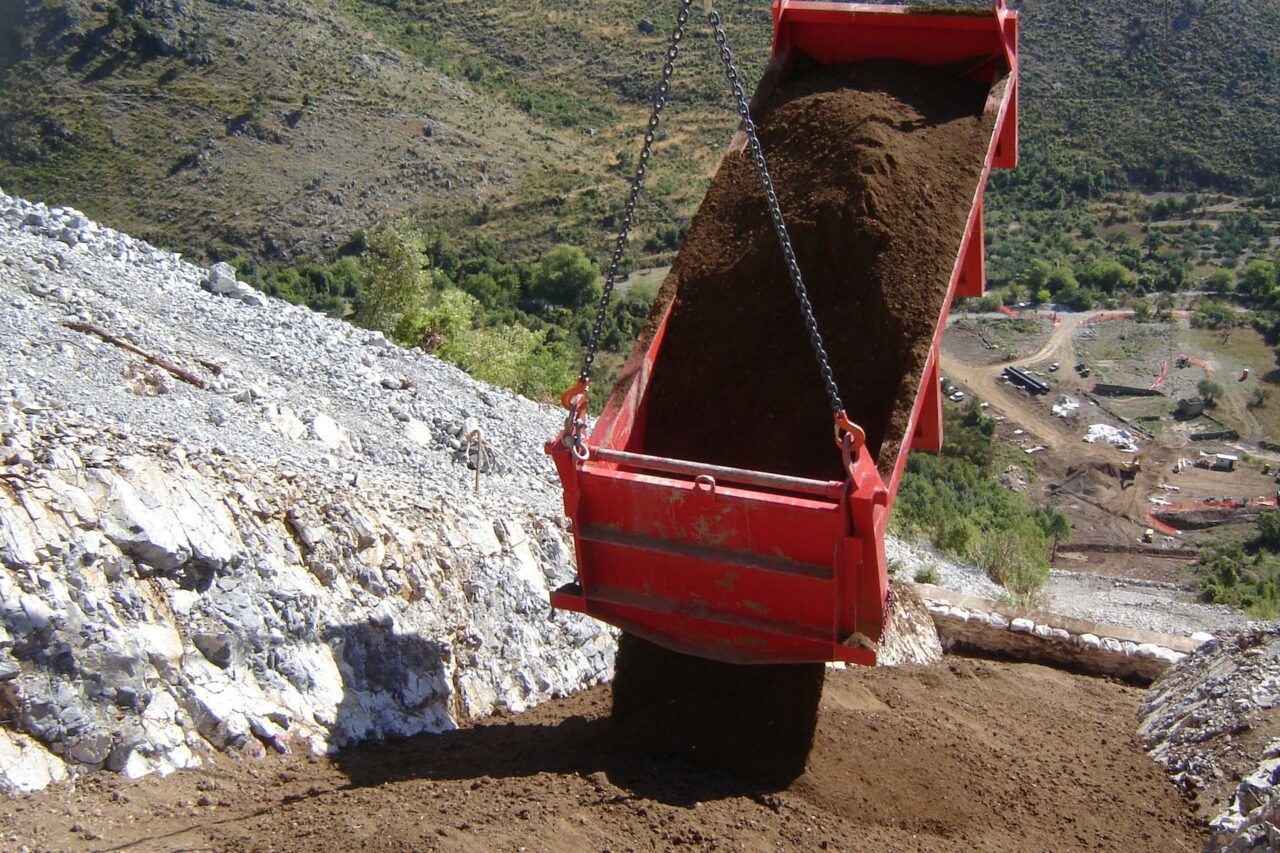

6. Befüllen des Rohrgrabens

Falls neben dem Pipeline-Graben kein Auffüllmaterial vorhanden ist, wird das Verfüllen mit Hilfe der Seilkrananlage durchgeführt. Die benötigte Schüttmulde wird an der Ladestation mit einem LKW oder Bagger befüllt. Anschließend befördert die Seilkrananlage diese an die gewünschte Stelle entlang des Grabens. Dort entlädt der Maschinist via Fernsteuerung das System mithilfe der beiden separaten Hubsysteme.

Fakten Pipelinebau

Reichweiten

bis zu

3.000 m

Nutzlasten

bis zu

30 to

Hubgeschwindigkeit

bis zu

1,5 m/s

Fahrgeschwindigkeit

bis zu

7 m/s

Hubhöhe

bis zu

200 m

Steiles Gelände

bis zu

70°

Vorteile Pipelinebau mittels Seilkrananlage

Direkte Routen verhindern kilometerlange Umwege der Pipeline
Einzelstrecken von bis zu 3.000 Metern
Nutzlasten von bis zu 30 Tonnen
Transportgeschwindigkeit von bis zu 7 m/s
Überwinden von bis zu 70° steilem Gelände
Sicheres und präzises Be- und Entladen im steilen Gelände
Schnelle Verfügbarkeit für temporäre Baustellen dank einfacher Installation
Flexibilität durch Modulsystem, mit der Möglichkeit horizontaler Kurven
Umweltschonend durch reduzierten ROW
Kosteneffizient, da weniger Zufahrtsstraßen auf der Baustelle erforderlich sind
Erhöhte Sicherheit, da der Einsatz schwerer Geräte in gefährlichen Bereichen entfällt
Einsatz erfolgt unabhängig von klimatischen Bedingungen – die Anlage ist auch in der Regen- oder in der Winterzeit einsetzbar.
